Scheepskabelbaan - NATO15

Langs- en dwarsperforaties
Rechte boord


ETIM: EC000047


HDHDHDHDHD
HD Artikel
mm
mm
mm
mm 		kg
m		 Stock Eenheid
NATO15.050.125 15 50 1.25 2000 0.730 40 v M
NATO15.100.125 15 100 1.25 2000 1.050 20 v M
NATO15.150.125 15 150 1.25 2000 1.350 20 v M
NATO15.200.125 15 200 1.25 2000 1.700 20 v M
NATO15.300.125 15 300 1.25 2000 2.400 20 v M

Standaard uitvoering

  • Standaard uitvoering Sendzimir

Materiaal optie

  • Mat. Opt. Hot-Dip
  • Mat. Opt. Poedercoating

Te bevestigen met:

V15.200
Knijpkoppelplaat
V15.200

Technische info

Product datasheet

Vragen?

Voor meer informatie, contacteer

vergokansales@atkore.com
+32 55 31 83 35

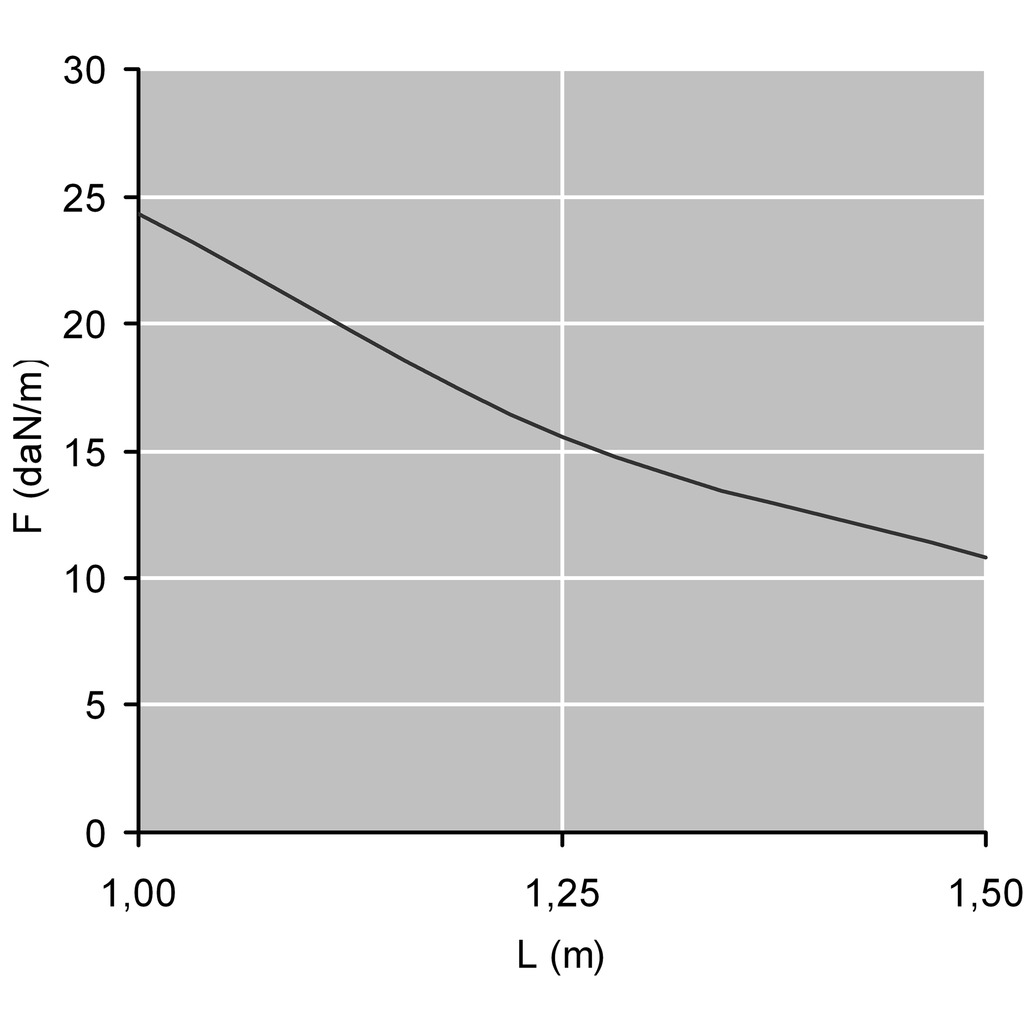

Belastingsdiagram

NATO15 BELASTINGSDIAGRAM
Doorlopend gemonteerd met koppelingen 1/5 van de ondersteuningspunten. Gelijkmatig verdeelde belasting. Veiligheidscoëfficiënt = 2.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
L/200 = doorbuiging (m)
