Kabelleiter Essen und Pharma - I6KSF

Rechteckiges Rohrprofil.
Abgerundetes Eckprofil.
Nutzbare Innenhöhe: 28 mm
Sprossenabstand: 250 mm


ETIM: EC000854


HD Referenz
mm
mm
mm
mm 		kg
m 		Lager Einheit
- I6KSF200 60 200 6000 1.968 6 M
- I6KSF300 60 300 6000 2.951 6 M
- I6KSF400 60 400 6000 3.935 6 M
- I6KSF600 60 600 6000 5.903 6 M

Standardausführung

  • Standardausführung Edelstahl V4A / Werkstoffnummer 1.4404
CHARAKTERISTIK
Kabelleiter für die Lebensmittelindustrie und für die Pharmaindustrie.
Spezielle Sprossen zur Erleichterung der Wasserableitung.
TECHNISCHE AUSKUNFTE
Die Längsholme sind aus ovalen Rohren mit Querschnitt 60 mm x 15 mm.
Die Sprossen haben ein abgerundetes Eckprofil mit einem Radius von 6 mm an der Oberseite. Die Sprossen sind alle 250 mm in den Längsholmen befestigt.

Gebeizt und passiviert.

Zu befestigen mit:

I6KSFKP
Verbinder für I6KSF
I6KSFKP

Technische Informationen

Produktdatenblatt

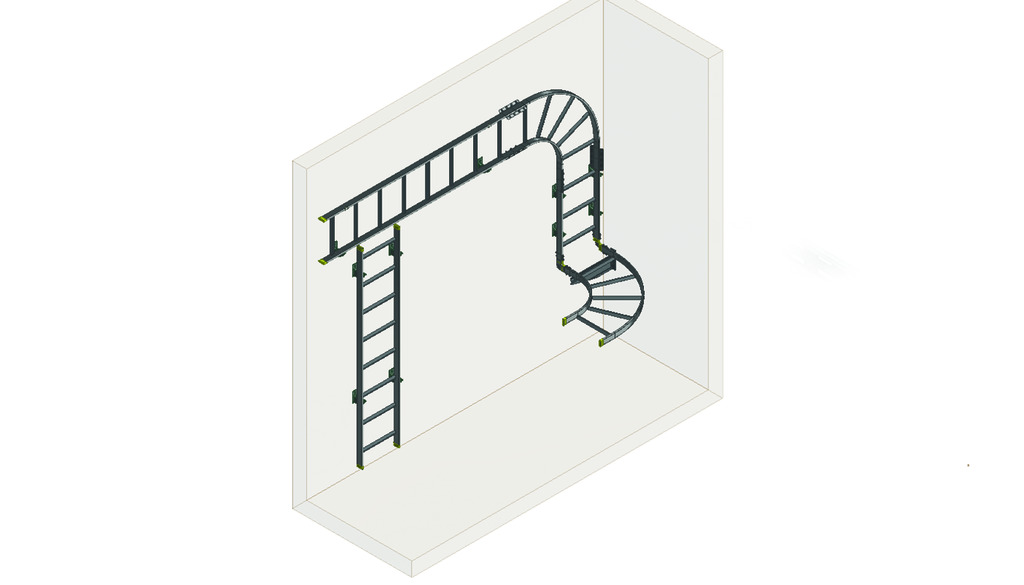

Montageprinzip

Frage?

Für weitere Informationen kontaktieren Sie

vergokanexport@atkore.com
+32 55 31 83 35

Belastungsdiagramm

HDKS60 BELASTUNGSDIAGRAMM
Diese Grafik gibt die maximal zulässige, gleichmäβig verteilte horizontale Belastung für mehrfache Belastungsunterstützung an. Sie erfüllen die Norm IEC 61537 par 10.3.3 test type III mit Verbindung auf 1/5 des Unterstützungsabstand.

F = max. zulässige Kabelbelastung (daN/m)
L = Stützabstand (m)
Max. Durchbiegung (m) = L/100
