Kabelrinne Klickbar - KBSCL35

Mit klickbaren Verbindern
Längs-und Querlochung
Gebördelt


ETIM: EC000047


Referenz Oberfläche
mm
mm
mm
mm 		kg
m 		Einheit
KBSCL35.075.075 SZ 35 75 0.75 3000 0.790 60 M
KBSCL35.100.075 SZ 35 100 0.75 3000 0.960 60 M
KBSCL35.150.075 SZ 35 150 0.75 3000 1.220 60 M
KBSCL35.200.075 SZ 35 200 0.75 3000 1.480 60 M
KBSCL35.300.075 SZ 35 300 0.75 3000 1.990 60 M
KBSCL35.400.075 SZ 35 400 0.75 3000 2.520 60 M
Andere Längenmaẞe auf Anfrage: min. 1,95 m / max. 6 m in 150 mm-Schritten
EIGENSCHAFTEN
- Klicksystem
- Die einfachste Verbindungsmöglichkeit mit nur einem Handgriff
- Schnell - Einfach einrasten lassen und fertig ist die Verbindung. Mit sofortiger Ausrichtung
- Stabil - Genauso stabil wie eine Schraubverbindung
- Zuverlässig - Maximale Belastung mit Klickverbindung. Mehrere Verbindungsoptionen erhältlich
- Günstig - Schnellere Verarbeitung spart direkt Zeit und Kosten
- Hoher Standard
- Breites Sortiment und umfangreiches Zubehörsortiment verfügbar.

Gestanzte Lochung für :
- bessere Stabilität
- mehr Tragfähigkeit
- bessere Kühlung

Längs- und Querlochung für:
- bessere Befestigung am Ausleger
- praktisches Bündeln von Kabeln

Extra Äquipotenzialverbindung möglich durch 1. Klickverbindung, 2. Schraubverbindung und 3. Durchdrücken der Lippe im Boden.
Technische Informationen
Lochschema je nach Breite unterschiedlich
Querlochung ab 200 mm Breite
Öffnungen Ø 16 mm und Ø 20,4 mm für Einbau einer Kabeldurchführung.
Legenden Oberfläche
- SZ = Sendzimir

Technische Informationen

Produktdatenblatt

Frage?

Für weitere Informationen kontaktieren Sie

vergokanexport@atkore.com
+32 55 31 83 35

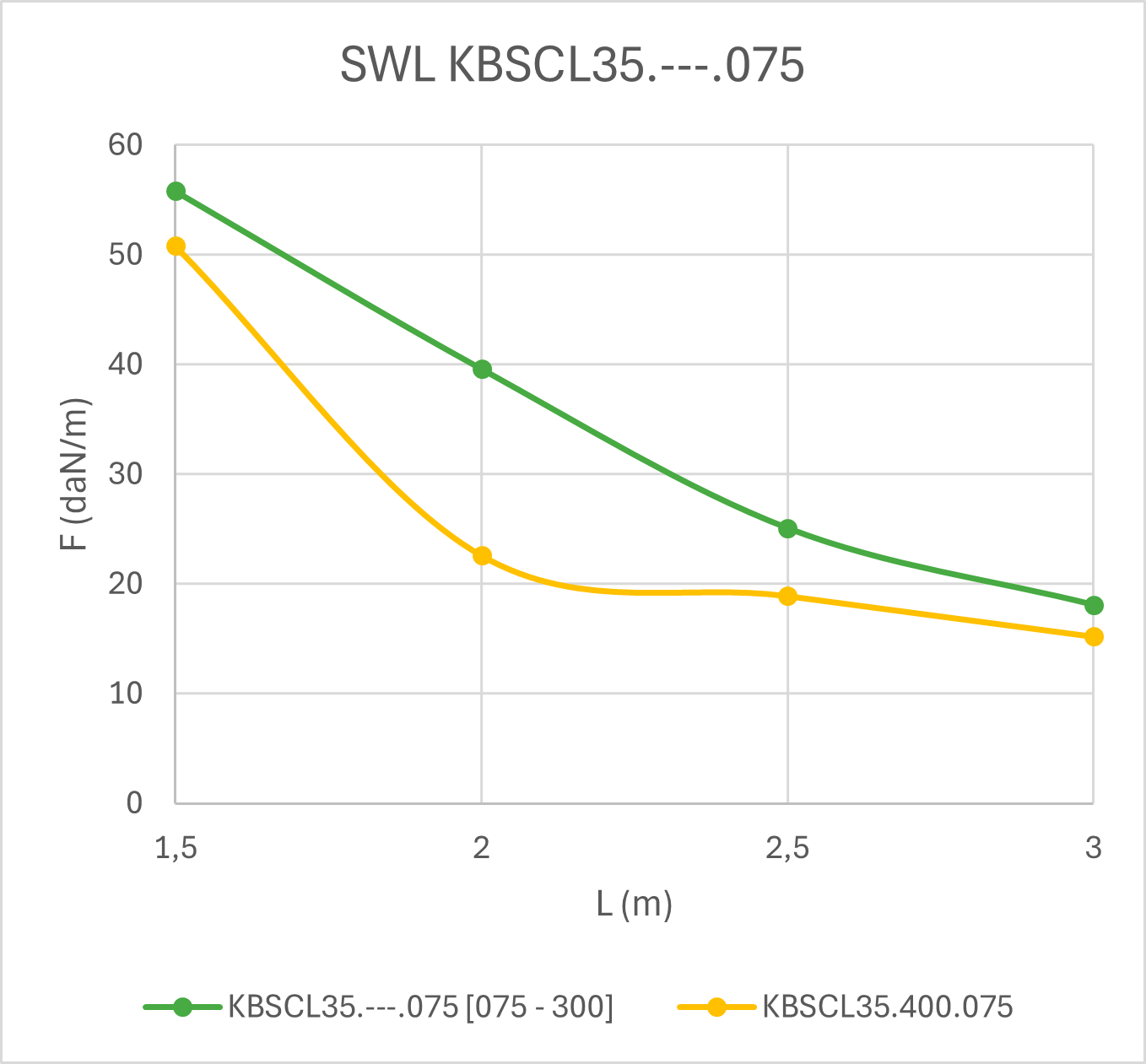

Belastungsdiagramm

KBS35 BELASTUNGSDIAGRAMM
Diese Grafik gibt die maximal zulässige, gleichmäßig verteilte Belastung für mehrfache Belastungsunterstützung an. Sie erfüllen die Norm IEC 61537 mit Verbindung auf der Mitte des Unterstützungsabstands und mit einer Endspannweite von 0,8 mal der Unterstützungsabstand.

F = zulässige Kabelbelastung (daN/m)
L = Stützabstand (m)
Max. Durchbiegung (m) = L/100
