Kabelleiter, integr. Verbinder - KLLI60

Längsholme: gelochtes S-Profil
Perforierte C-Sprossen 15x30
Nutzbare Innenhöhe: 44 mm
Sprossenabstand: 250 mm


ETIM: EC000854


HD Referenz
mm

mm

mm

mm
kg
m
Lager Einheit
- KLLI60.150 60 150 1 3000 2.142 30 v M
- KLLI60.200 60 200 1 3000 2.261 30 v M
- KLLI60.300 60 300 1 3000 2.499 30 v M
- KLLI60.400 60 400 1 3000 2.736 30 v M
- KLLI60.450 60 450 1 3000 2.855 30 v M
- KLLI60.500 60 500 1 3000 2.974 30 v M
- KLLI60.600 60 600 1 3000 3.212 30 v M
- KLLI60.750 60 750 1 3000 3.569 30 v M
- KLLI60.800 60 800 1 3000 3.687 30 v M
- KLLI60.900 60 900 1 3000 3.925 30 v M
- ZMKLLI60.150 60 150 1 3000 2.142 30 v M
- ZMKLLI60.200 60 200 1 3000 2.261 30 v M
- ZMKLLI60.300 60 300 1 3000 2.499 30 v M
- ZMKLLI60.400 60 400 1 3000 2.736 30 v M
- ZMKLLI60.450 60 450 1 3000 2.855 30 v M
- ZMKLLI60.500 60 500 1 3000 2.974 30 v M
- ZMKLLI60.600 60 600 1 3000 3.212 30 v M
- ZMKLLI60.750 60 750 1 3000 3.569 30 v M
- ZMKLLI60.800 60 800 1 3000 3.687 30 v M
- ZMKLLI60.900 60 900 1 3000 3.925 30 v M

Standardausführung

  • Standardausführung Sendzimir verzinkt

Ausführung Option

  • Ausführung Option Zink Magnesium
  • Ausführung Option Polyester-Pulverbeschichtung
CHARAKTERISTIK
- geringes Gewicht
- sehr stabil
- Trennsteg SLOS35 in der Kabelleiter zu befestigen mittels Gleitmutter GM6 und Rundkopfschraube RB6.10.
- nach dem Kürzen/Absägen der Kabelleiter müssen keine Verbindungslöcher gebohrt werden.
- nach dem Kürzen/Absägen wird die Kabelleiter mit KLLKP60 und VM6.10 verbunden.
- für Montagezubehör braucht man keine separaten Verbinder
- perforierte Sprossen, um Kabel leichter befestigen zu können.
TECHNISCHE AUSKÜNFTE
Die Längsholme sind aus S-Profilen mit gebördelten Kanten hergestellt.
Fortlaufende Lochung der Längsholme.
Die Sprossen sind C-Profile und im Abstand von 250 mm mit Hilfe einer mechanischen Verbindung an den Längsholmen befestigt.
Die Sprossen sind abwechselnd nach oben und nach unten gerichtet.

Technische Informationen

Produktdatenblatt

Frage?

Für weitere Informationen kontaktieren Sie

vergokanexport@atkore.com
+32 55 31 83 35

Belastungsdiagramm

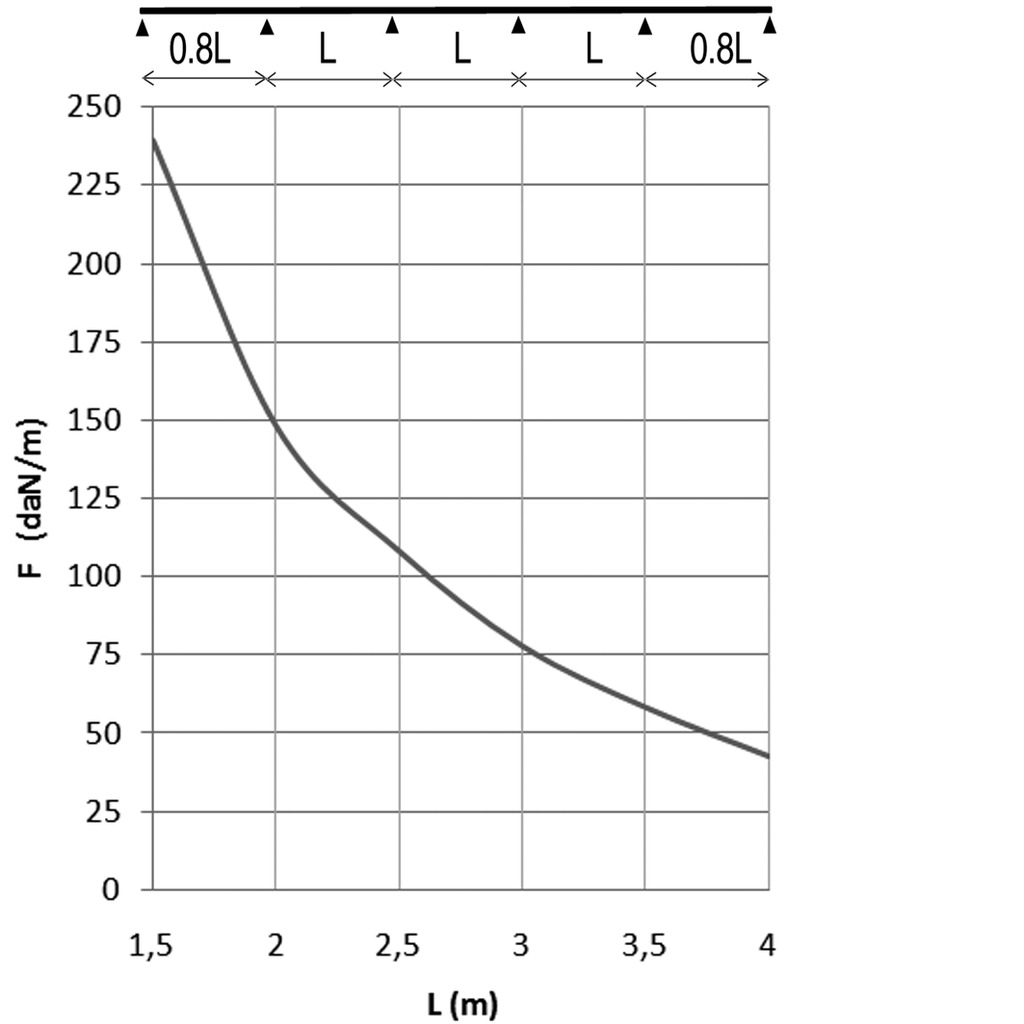

KLLI60 BELASTUNGSDIAGRAMM
Diese Grafik gibt die maximal zulässige, gleichmäßig verteilte horizontale Belastung für mehrfache Belastungsunterstützung an. Sie erfüllen die Norm IEC 61537 mit einer Verbindung in der Mitte des Unterstützungsabstands und mit einer Endspannweite mit dem Faktor 0,8 des Unterstützungsabstand.

F = zulässige Kabelbelastung (daN/m)
L = Stützabstand (m)
Max. Durchbiegung (m) = L/100
