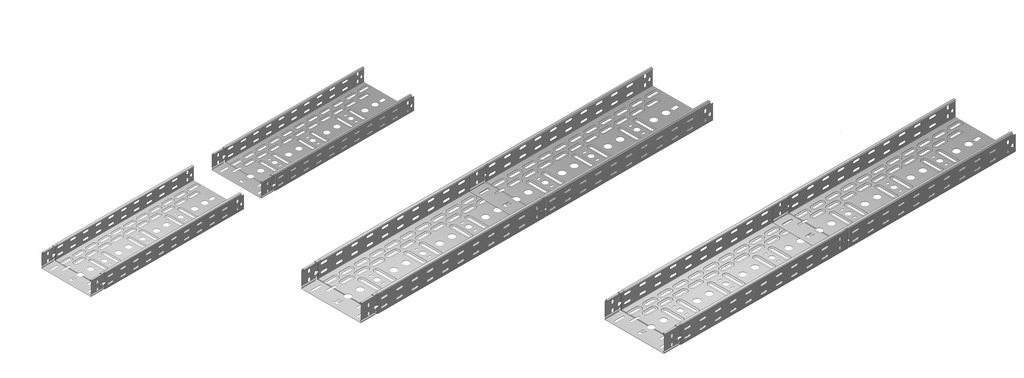

Kabelbaan klikbaar - I6KBSCL60

Klikbare uiteinden
Langs- en dwarsperforaties
Boordomslag


ETIM: EC000047


Artikel
mm
mm
mm
mm 		kg
m 		Stock Eenh.
I6KBSCL60.100.080 60 100 0.80 3000 1.396 3 v M
I6KBSCL60.200.080 60 200 0.80 3000 2.005 3 v M
I6KBSCL60.300.080 60 300 0.80 3000 2.600 3 v M
I6KBSCL60.400.080 60 400 0.80 3000 3.231 3 v M

Standaard uitvoering

  • Standaard uitvoering Inox 316
EIGENSCHAPPEN
- Klikbaar.
- De eenvoudigste verbindingsmogelijkheid, met een enkele beweging.
- Snel - Enkel klikken en klaar voor de volgende koppeling. Tevens onmiddellijke uitlijning.
- Sterk - Zo sterk als een verbinding met bouten.
- Betrouwbaar - Maximale belasting met klikverbinding. Meerdere verbindingsopties beschikbaar.
- Voordelig - Sneller werken resulteert direct in een tijd- en kostenvoordeel.
- Hoge standaard.
- Breed gamma en uitgebreid assortiment accessoires beschikbaar.

Diepgedrukte perforaties voor:
- betere stabiliteit
- extra draagvermogen
- betere afkoeling

Langs-en dwarsperforaties voor:
- betere bevestiging op de steun
- handig kabelbundelen

Extra equipotentiale verbinding mogelijk door 1.klikverbinding, 2.boutverbinding en 3.doordruk lip in de bodem
TECHNISCHE INFO
Perforatieschema verschilt volgens de breedte.
Dwarsperforatie vanaf breedte 200 mm.
Openingen Ø 16 mm en Ø 20,4 mm voorzien voor het plaatsen van een wartel.
Scheidingsschot SLIS60 vanaf breedte 75 mm clipsbaar iedere 50mm in de breedte richting.
Optioneel te bevestigen met I6VM6.10 of KBVCL.

Technische info

Product datasheet

Montageprincipe

Vragen?

Voor meer informatie, contacteer

vergokansales@atkore.com
+32 55 31 83 35

Belastingsdiagram

KBSCL60 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde belasting aan voor meervoudige belastingondersteuning. Ze voldoet aan de norm IEC 61537 met verbinding in het midden van de ondersteuningsafstand en eindoverspanning = 0,8 x span.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100
