Draadgoot voor zware last - VFU35

Raster: 50 x 100 mm
Draad: Ø 4.50 mm en 5.50 mm


ETIM: EC000853


HDHDHDHDHD
HD Artikel
mm

mm

mm

mm
kg
m
Stock Eenheid
VFU35.150 35 148   3000 1.200 30 M
VFU35.250 35 248   3000 1.430 30 M
VFU35.350 35 348   3000 1.780 30 M
VFU35.450 35 448   3000 2.120 30 M
VFU35.550 35 548   3000 2.470 30 M

Standaard uitvoering

  • Standaard uitvoering Sendzimir

Materiaal optie

  • Mat. Opt. Hot-Dip
  • Mat. Opt. Poedercoating

Technische info

Product datasheet

Vragen?

Voor meer informatie, contacteer

sales@vergokan.com
+32 55 31 83 35

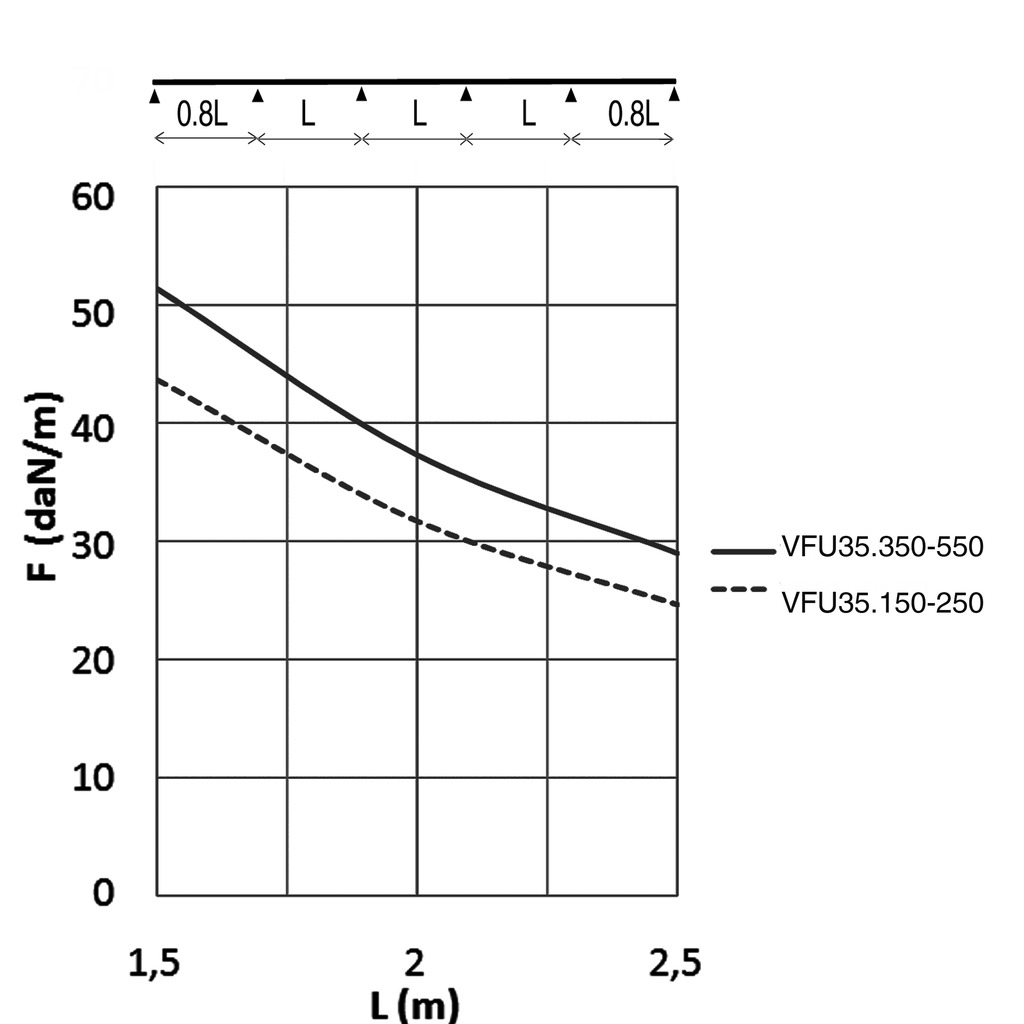

Belastingsdiagram

VFU35 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde belasting aan voor meervoudige belastingondersteuning. Ze voldoet aan de norm IEC 61537 met verbinding op 1/5 van de ondersteuningsafstand en eindoverspanning = 0,8x span. Wanneer de verbinding in het midden van de overspanning zit moet rekening gehouden worden met een toegelaten belasting van 0,7x opgegeven belasting.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100
