Kabelbaan gesloten bodem klikbaar - KGCL60

Klikbare uiteinden
Gesloten bodem
Boordomslag


ETIM: EC000047


HD Artikel
mm

mm

mm

mm
kg
m
Stock Eenh.
- KGCL60.075.100 60 75 1 3000 1.700 60 M
- KGCL60.100.100 60 100 1 3000 1.900 60 M
- KGCL60.150.100 60 150 1 3000 2.300 30 M
- KGCL60.200.100 60 200 1 3000 2.700 30 M
- KGCL60.300.100 60 300 1 3000 3.500 30 M
- KGCL60.400.100 60 400 1 3000 4.300 30 M
- ZMKGCL60.075.100 60 75 1 3000 1.700 30 M
- ZMKGCL60.100.100 60 100 1 3000 1.900 30 M
- ZMKGCL60.150.100 60 150 1 3000 2.300 30 M
- ZMKGCL60.200.100 60 200 1 3000 2.700 30 M
- ZMKGCL60.300.100 60 300 1 3000 3.500 30 M
- ZMKGCL60.400.100 60 400 1 3000 4.300 30 M

Standaard uitvoering

  • Standaard uitvoering Sendzimir

Materiaal optie

  • Mat. Opt. zinkmagnesium
  • Mat. Opt. Poedercoating

Technische info

Product datasheet

Vragen?

Voor meer informatie, contacteer

vergokansales@atkore.com
+32 55 31 83 35

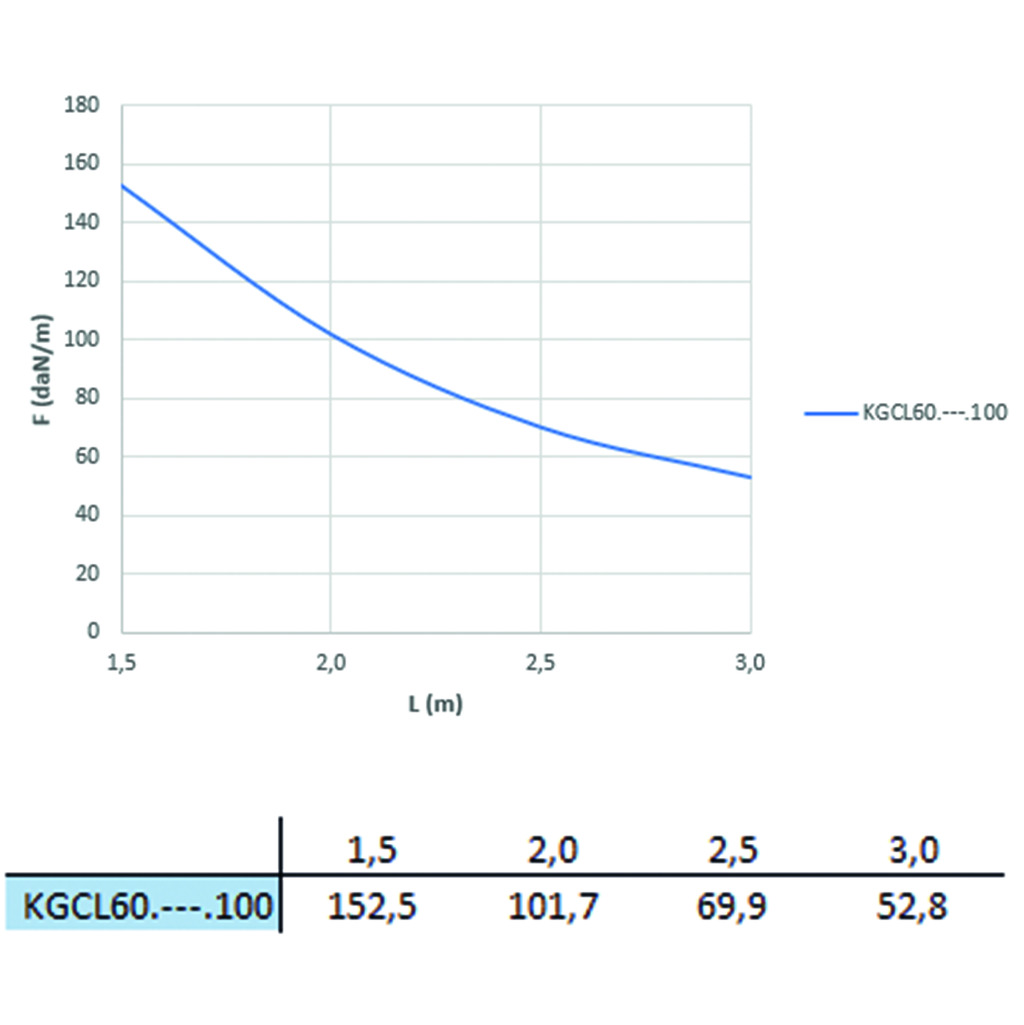

Belastingsdiagram

KGCL60 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde belasting aan voor meervoudige belastingondersteuning. Ze voldoet aan de norm IEC 61537 met verbinding in midden van de ondersteuningsafstand en eindoverspanning = 0,8 x span.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100
