Kabelladder - KL60

Langsligger: geperforeerd L-profiel
C-sporten
Nuttige binnenhoogte: 45 mm
Sportafstand: 300 mm


ETIM: EC000854


HD Artikel
mm

mm

mm

mm
kg
m
Stock Eenh.
- KL60.200 60 200 3000 2.370 24 v M
- KL60.300 60 300 3000 2.570 24 v M
- KL60.400 60 400 3000 2.770 24 v M
- KL60.500 60 500 3000 2.970 24 v M
- KL60.600 60 600 3000 3.200 24 v M

Standaard uitvoering

  • Standaard uitvoering Sendzimir

Materiaal optie

  • Mat. Opt. Poedercoating
EIGENSCHAPPEN
- licht in gewicht
- sterk
- scheidingsschot SLOS35 in de kabelladder te bevestigen d.m.v. glijmoer GM6 en rondkopbout RB6.10.
- alle hulpstukken van de kabelgoot met hoogte 60 mm zijn ook bruikbaar bij deze kabelladder.
- bij verzaging van de kabelladder moeten geen koppelgaten meer geboord worden.
TECHNISCHE INFO
De langsliggers zijn vervaardigd uit L-profiel met geplooide boord. Doorlopende zijwandperforatie. De draagsporten zijn C-profielen om de 300 mm in de langsligger bevestigd door middel van koudlas. Sportopeningen zijn naar boven gericht.

Technische info

Product datasheet

Vragen?

Voor meer informatie, contacteer

vergokansales@atkore.com
+32 55 31 83 35

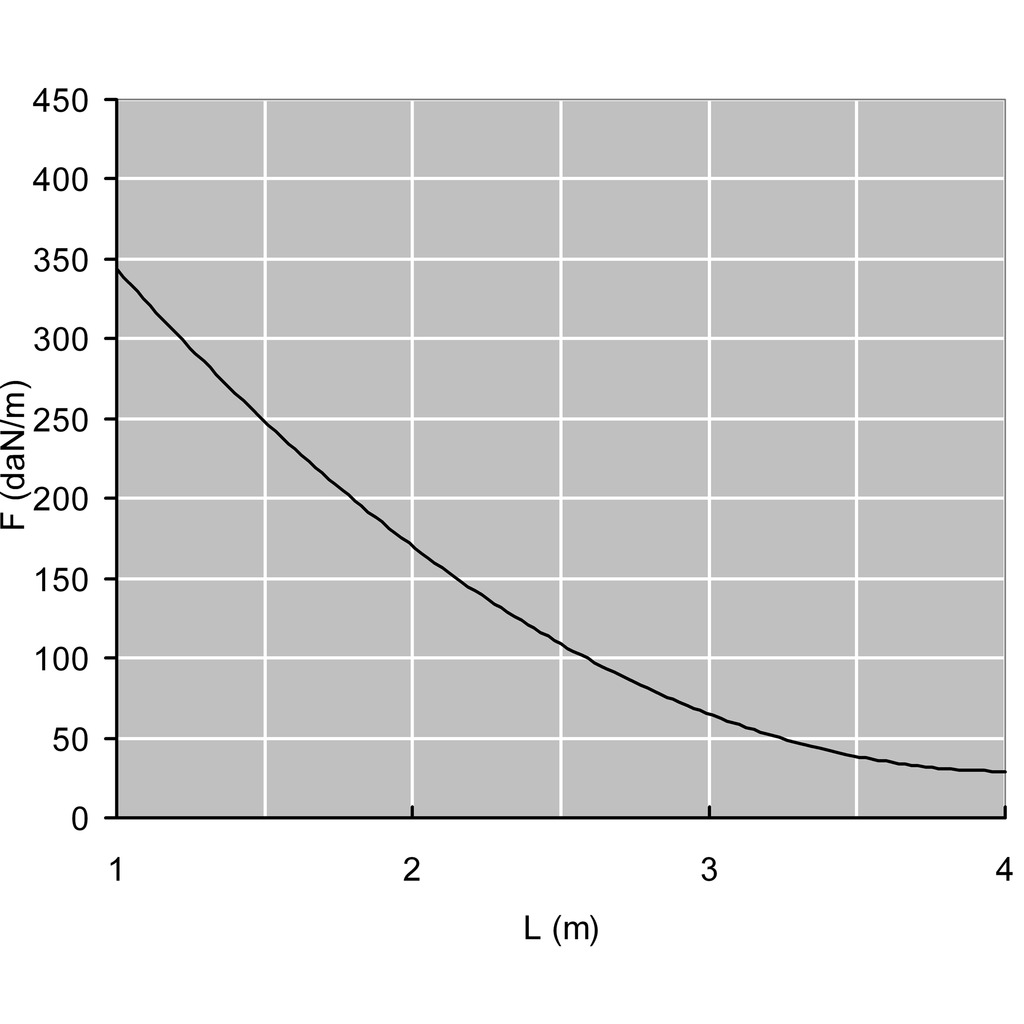

Belastingsdiagram

KL60 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde horizontale belasting aan voor meervoudige belastingondersteuning. Ze voldoen aan de norm IEC 61537 par 10.3.3 test type III met verbinding op 1/5 van de ondersteuningsafstand.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100.
