Kabelbaan ineenschuifbaar - KBSI35

Ineenschuifbare uiteinden
Langs- en dwarsperforaties
Boordomslag


ETIM: EC000047


HD Artikel
mm

mm

mm

mm
kg
m
Stock Eenh.
HD KBSI35.075.075 35 75 0.75 3000 0.810 60 v M
HD KBSI35.075.100 35 75 1 3000 1.080 60 v M
HD KBSI35.100.075 35 100 0.75 3000 0.930 60 v M
HD KBSI35.100.100 35 100 1 3000 1.240 60 v M
HD KBSI35.150.075 35 150 0.75 3000 1.170 60 v M
HD KBSI35.150.100 35 150 1 3000 1.560 60 v M
HD KBSI35.200.075 35 200 0.75 3000 1.420 60 v M
HD KBSI35.200.100 35 200 1 3000 1.890 60 v M
HD KBSI35.300.075 35 300 0.75 3000 1.910 60 v M
HD KBSI35.300.100 35 300 1 3000 2.540 60 v M

Standaard uitvoering

  • Standaard uitvoering Sendzimir

Materiaal optie

  • Mat. Opt. Hot-Dip
  • Mat. Opt. Poedercoating
EIGENSCHAPPEN
Ingebedde perforaties voor:
- extra draagvermogen
- betere afkoeling
- betere stabiliteit
- betere condensafvoer

Langs-en dwarsperforaties voor:
- betere bevestiging op de steun
- handig kabelbundelen.

Equipotentiale verbinding.
TECHNISCHE INFO
Perforatieschema verschilt volgens breedte.
Openingen Ø 16 mm en Ø 19,5 mm voorzien voor het plaatsen van een wartel.

Technische info

Video

Belastingsdiagram

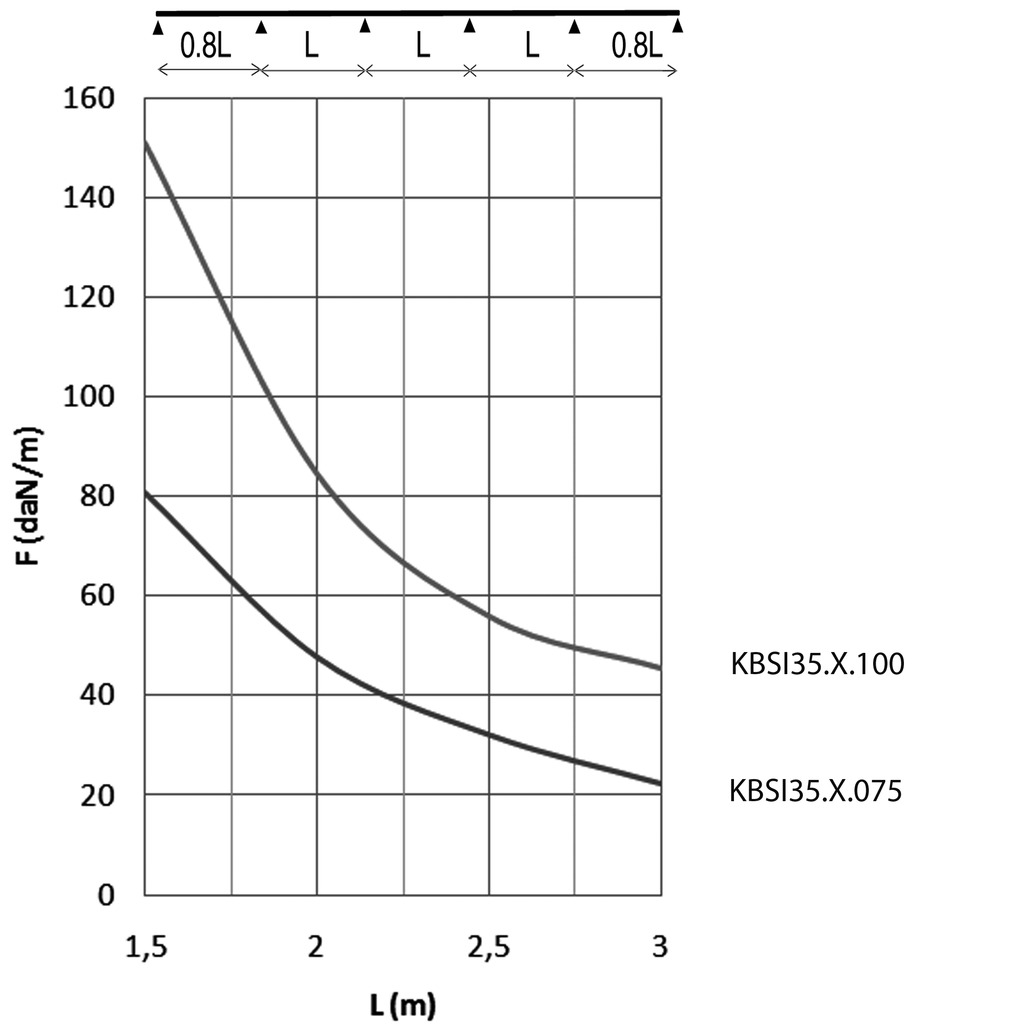

KBSI35 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde belasting aan voor meervoudige belastingondersteuning. Ze voldoet aan de norm IEC 61537 met verbinding op 1/5 van de ondersteuningsafstand en eindoverspanning = 0,8 x span.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100
