Kabelbaan ineenschuifbaar - KBSI60

Ineenschuifbare uiteinden
Langs- en dwarsperforaties
Boordomslag


ETIM: EC000047


------HD-HD-
HD Artikel
mm

mm

mm

mm
kg
m
Stock Eenheid
KBSI60.075.125 60 75 1.25 3000 1.750 60 v M
KBSI60.100.125 60 100 1.25 3000 1.950 60 v M
KBSI60.150.125 60 150 1.25 3000 2.360 30 v M
KBSI60.200.125 60 200 1.25 3000 2.770 30 v M
KBSI60.300.125 60 300 1.25 3000 3.580 30 v M
KBSI60.400.125 60 400 1.25 3000 4.400 30 v M
KBSI60.500.100 60 500 1 3000 4.170 30 v M
KBSI60.500.125 60 500 1.25 3000 5.210 30 v M
KBSI60.600.100 60 600 1 3000 4.820 30 v M
KBSI60.600.125 60 600 1.25 3000 6.030 30 v M

Standaard uitvoering

  • Standaard uitvoering Sendzimir
Andere lengtematen min. 1,80 m / max. 6 m per stap van 100 mm.

Technische info

Product datasheet

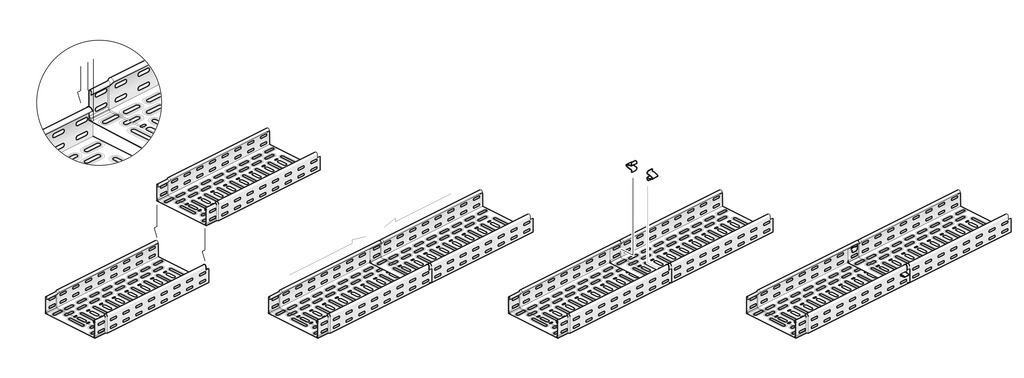

Montageprincipe

Vragen?

Voor meer informatie, contacteer

vergokansales@atkore.com
+32 55 31 83 35

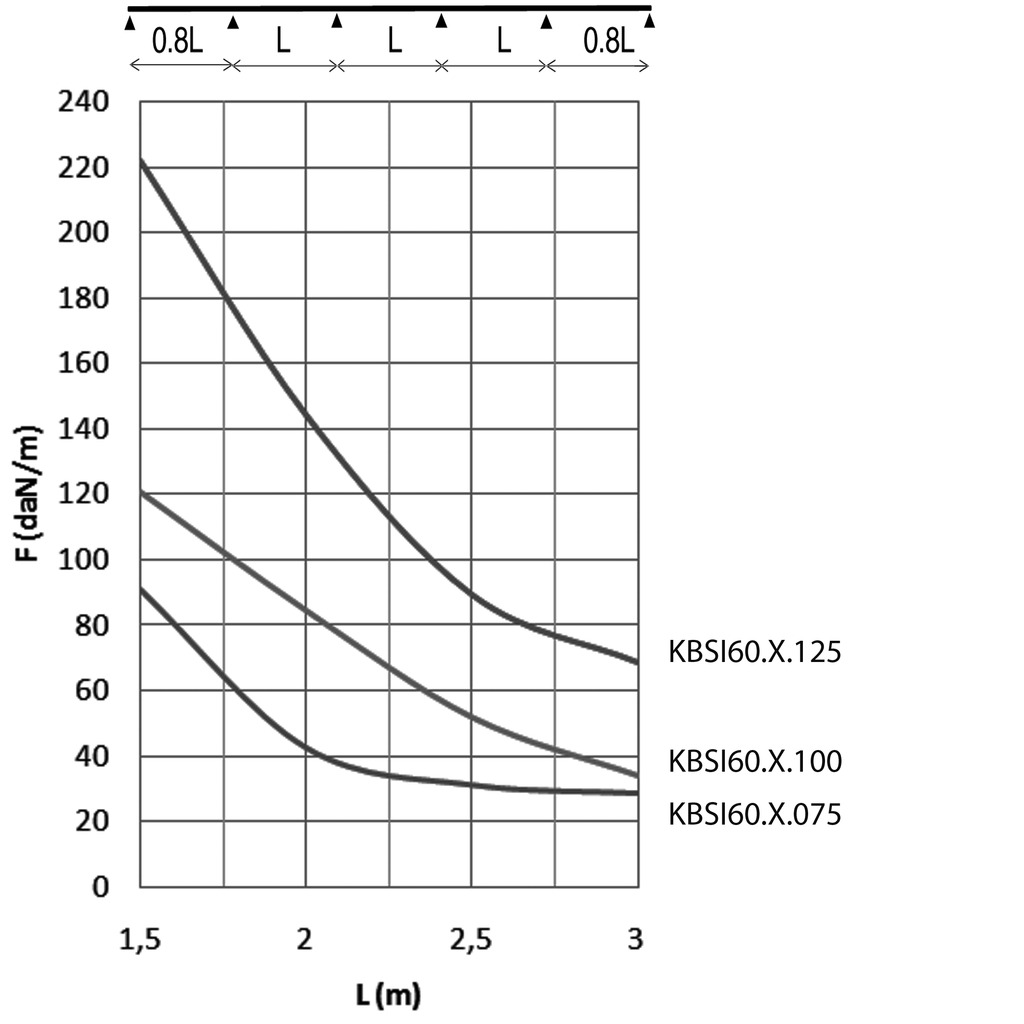

Belastingsdiagram

KBSI60 BELASTINGSDIAGRAM
Deze grafiek geeft de maximaal toelaatbare gelijkmatig verdeelde belasting aan voor meervoudige belastingondersteuning. Ze voldoet aan de norm IEC 61537 met verbinding in midden van de ondersteuningsafstand en de eindoverspanning = 0,8 x span.

F = max. toelaatbare belasting (daN/m)
L = steunafstand (m)
Max. doorbuiging (m) = L/100
